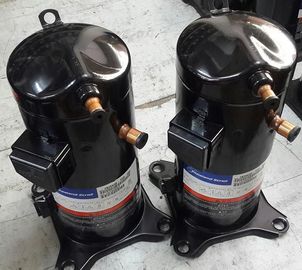

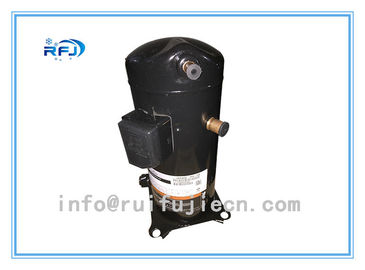

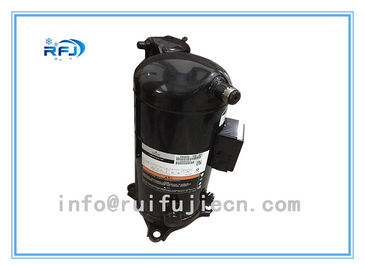

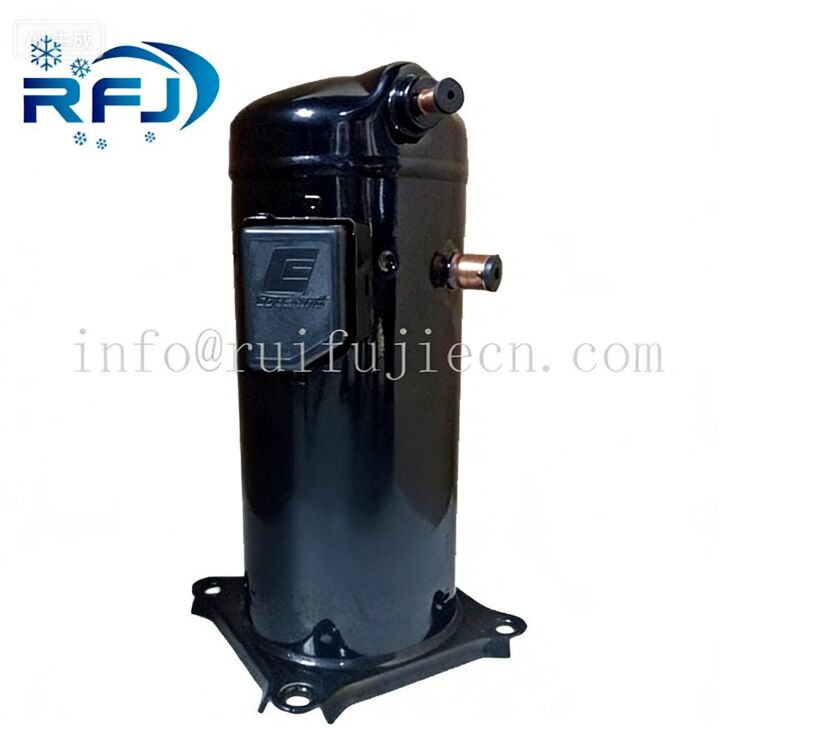

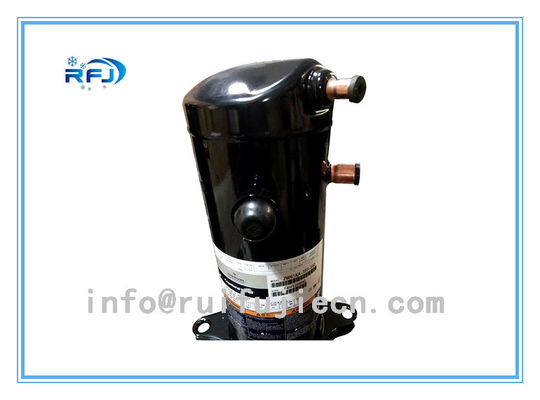

Kompresor Geser Kompresor Udara Hitam 5HP Copeland ZB38KQE-PFJ-551

Name: Kompresor Geser Kompresor Udara Hitam 5HP Copeland ZB38KQE-PFJ-551
Brand: Shenzhen Ruifujie Technology Co., Ltd.
SKU: ZB38KQE- PFJ -551
Price: 253.00 USD
Availability: InStock

Nama merek:	Copeland
Nomor Model:	ZB38KQE- PFJ -551
Moq:	1pcs
harga:	discussed
Waktu Pengiriman:	7-10 hari kerja setelah menerima pembayaran
Ketentuan Pembayaran:	L/C,T/T,Western Union

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

CE/UL

Tipe piston:

Menggulir

Sumber Daya:

Kekuatan AC

Modus berkendara:

Listrik

Konfigurasi:

Tidak bergerak

Suhu:

Sedang/Suhu Tinggi

Voltase:

1fase / 220V-230V

Jaminan:

Setahun

Pendingin:

R134/R404/R407/R507

Koneksi:

Rolatock

barat laut:

38kg

Warna:

Hitam

Aplikasi:

bagian pendingin

Berat Kotor:

41kg

L*W*H:

242*242*457

HP:

5 hp

Kemasan rincian:

kasus kayu atau 12 unit dalam satu palet

Menyediakan kemampuan:

5,000PCS per bulan

Menyoroti:

copeland ac compressor

copeland a c compressor

Deskripsi Produk

5HP Hitam Emerson Copeland ZB38KQE-PFJ-551 Air-Conditioning kompresor gulung

Deskripsi Produk

ZB Copeland scroll compressor untuk aplikasi pendingin suhu menengah

Fitur Produk

Kaca penglihatan minyak
Koneksi Schraeder untuk pengisian/penguras minyak
Dibekali dengan karet pemasangan lunak untuk operasi kompresor tunggal (pemasangan keras yang diperlukan untuk instalasi multi kompresor [paket]
Perlindungan motor internal.

* Bahan pendingin: R404/R22 50Hz/60Hz

* Med / Suhu Tinggi

*Lapisan operasi yang besar

*Kemampuan menurunkan suhu cepat

*Berat ringan dan kompak

*Copeland Scroll Digital® Teknologi untuk sederhana, modulasi kapasitas stepless

Jenis: Kompresor gulung hermetik

Produser: Copeland

Seri: ZB

Merek:	Copeland
Koneksi:	Rotalock
Dim 1 (mm):	438
Nomor model:	ZB 38KQE PFJ 551
Jaminan:	1 Tahun
kedalaman dengan panel dekorasi (mm):	242
Pergeseran CC:	14,4
Pasokan Listrik:	220-230V/1ph/50Hz
Rating listrik:	32
Bahan pendingin:	Lihat literatur Copeland untuk bahan pendingin yang disetujui
Ukuran sambungan tabung (mm):	-
Koneksi katup:	7/8
Lebar dengan panel dekorasi (mm):	242
Suhu aplikasi (C):	-
Suhu aplikasi (C):	-

Jenis: Kompresor gulung hermetik

Produser: Copeland

Seri: ZB

Model: ZB38KQE-PFJ-551

Data teknis


Penghapusan[m3/h]:	14,4
Kekuatan suara[dBA]:	72
Tingkat tekanan suara[dB]:	61
Berat bersih[kg]:	37,4
Pengisian minyak[dm3]:	1,9
Tekanan tinggi maksimum[bar]:	28,8
Tekanan maksimum saat berdiri[bar]:	21
Suhu minimum di sisi bawah[°C]:	- 35
Suhu maksimum di sisi bawah[°C]:	50
Kategori PED:	1

Data listrik


Sumber daya listrik[V/~/Hz]:	220-240V/1/50Hz
arus rotor terkunci[A]:	142
Maks. arus operasi[A]:	32,3
Ketahanan penggulung[Ω]:	0,4

Hubungan

		inci
Koneksi katup rotolock hisap:		1 1/4 "
Koneksi katup rotolock pembuangan:		1 "
Sambungan hisap dengan sarung yang disediakan:		7/8"
Sambungan debit dengan sarung yang disediakan:		1/2 "

Kapasitas pendingin[kW]

t_ct_e	- 40	- 35	- 30	-25	- 20	- 15	- 10	- 5	0	5	10
10	3.75	4.72	5.92	7.36	9.04	10.96	13.11	-	-	-	-
15	3.44	4.40	5.58	7.00	8.66	10.54	12.66	15.02	-	-	-
20	3.14	4.07	5.22	6.61	8.22	10.06	12.14	14.44	16.98	-	-
25	2.86	3.74	4.85	6.18	7.73	9.52	11.53	13.77	16.24	18.94	-
30	2.62	3.43	4.47	5.73	7.21	8.92	10.85	13.01	15.40	18.01	20.85
35	2.41	3.15	4.10	5.28	6.67	8.29	10.12	12.18	14.46	16.97	19.70
40	2.26	2.90	3.75	4.82	6.11	7.62	9.34	11.29	13.45	15.84	18.45
45	-	-	3.43	4.38	5.55	6.93	8.53	10.34	12.38	14.62	17.09
50	-	-	-	3.97	5.00	6.24	7.69	9.36	11.24	13.33	15.64
55	-	-	-	-	4.46	5.54	6.84	8.34	10.05	11.98	14.12
60	-	-	-	-	-	4.86	5.98	7.30	8.83	10.57	12.52

Masukan daya[kW]

t_ct_e	- 40	- 35	- 30	-25	- 20	- 15	- 10	- 5	0	5	10
10	1.96	2.00	2.03	2.07	2.11	2.18	2.28	-	-	-	-
15	2.15	2.20	2.23	2.26	2.30	2.35	2.43	2.55	-	-	-
20	2.36	2.42	2.45	2.49	2.52	2.56	2.63	2.72	2.85	-	-
25	2.59	2.66	2.70	2.74	2.77	2.81	2.86	2.93	3.04	3.19	-
30	2.83	2.92	2.98	3.02	3.05	3.09	3.13	3.19	3.27	3.40	3.57
35	3.10	3.21	3.28	3.33	3.37	3.40	3.44	3.49	3.56	3.66	3.81
40	3.39	3.52	3.61	3.67	3.72	3.75	3.79	3.83	3.89	3.98	4.10
45	-	-	3.96	4.04	4.10	4.14	4.18	4.22	4.27	4.34	4.45
50	-	-	-	4.45	4.52	4.57	4.61	4.65	4.70	4.76	4.85
55	-	-	-	-	4.97	5.03	5.08	5.13	5.17	5.23	5.30
60	-	-	-	-	-	5.54	5.60	5.65	5.69	5.75	5.82

Saat ini[A]

t_ct_e	- 40	- 35	- 30	-25	- 20	- 15	- 10	- 5	0	5	10
10	11.89	11.99	12.06	12.13	12.25	12.47	12.81	-	-	-	-
15	12.46	12.60	12.69	12.76	12.86	13.02	13.30	13.72	-	-	-
20	13.10	13.31	13.43	13.52	13.61	13.74	13.96	14.30	14.80	-	-
25	13.84	14.12	14.29	14.41	14.50	14.62	14.79	15.07	15.49	16.09	-
30	14.67	15.04	15.28	15.43	15.55	15.66	15.81	16.04	16.39	16.89	17.60
35	15.60	16.06	16.38	16.60	16.74	16.87	17.01	17.20	17.49	17.92	18.52
40	16.63	17.21	17.62	17.91	18.10	18.25	18.39	18.56	18.81	19.17	19.69
45	-	-	18.99	19.36	19.62	19.81	19.96	20.13	20.35	20.66	21.10
50	-	-	-	20.97	21.30	21.54	21.73	21.91	22.11	22.38	22.76
55	-	-	-	-	23.15	23.46	23.70	23.89	24.10	24.35	24.68
60	-	-	-	-	-	25.57	25.86	26.10	26.31	26.55	26.86

Aliran massa[kg/jam]]

t_ct_e	- 40	- 35	- 30	-25	- 20	- 15	- 10	- 5	0	5	10
10	71.90	94.52	120.74	151.03	185.83	225.61	270.81	-	-	-	-
15	70.15	92.49	118.83	149.62	185.31	226.36	273.23	326.37	-	-	-
20	68.30	90.07	116.22	147.21	183.50	225.53	273.76	328.65	390.65	-	-
25	66.58	87.48	113.15	144.04	180.62	223.33	272.63	328.98	392.82	464.62	-
30	65.23	84.95	109.84	140.34	176.90	220.00	270.07	327.57	392.96	466.69	549.21
35	64.46	82.71	106.52	136.32	172.58	215.76	266.30	324.66	391.29	466.65	551.20
40	64.50	80.99	103.41	132.23	167.88	210.84	261.55	320.47	388.05	464.75	551.02
45	-	-	100.76	128.28	163.03	205.48	256.06	315.24	383.46	461.20	548.89
50	-	-	-	124.71	158.26	199.89	250.04	309.18	377.76	456.23	545.05
55	-	-	-	-	153.80	194.31	243.74	302.54	371.17	450.08	539.72
60	-	-	-	-	-	188.97	237.37	295.54	363.92	442.96	533.13

C.O.P.[W/W]

t_ct_e	- 40	- 35	- 30	-25	- 20	- 15	- 10	- 5	0	5	10
10	1.92	2.36	2.92	3.56	4.28	5.02	5.75	-	-	-	-
15	1.60	2.00	2.50	3.10	3.76	4.48	5.21	5.90	-	-	-
20	1.33	1.68	2.13	2.66	3.26	3.93	4.62	5.32	5.97	-	-
25	1.11	1.41	1.79	2.26	2.79	3.39	4.04	4.70	5.35	5.94	-
30	0.92	1.18	1.50	1.90	2.36	2.89	3.47	4.08	4.70	5.30	5.84
35	0.78	0.98	1.25	1.58	1.98	2.44	2.94	3.49	4.06	4.63	5.17
40	0.67	0.82	1.04	1.31	1.64	2.03	2.47	2.95	3.46	3.98	4.50
45	-	-	0.87	1.08	1.35	1.67	2.04	2.45	2.90	3.37	3.84
50	-	-	-	0.89	1.11	1.37	1.67	2.01	2.39	2.80	3.23
55	-	-	-	-	0.90	1.10	1.35	1.63	1.94	2.29	2.66
60	-	-	-	-	-	0.88	1.07	1.29	1.55	1.84	2.15

Rentang aplikasi


		Suhu penguapan maksimum
		Suhu gas hisap 25oC
		10K gas overheat

Kondisi operasi: suhu gas hisap 20oC, 0K subcooling

t_c- Suhu kondensasi[oC]

t_e- Suhu penguapan[oC]

Lebih banyak kompresor ZB yang bisa kami sediakan

Model	Spesifikasi	Bandingkan dengan seri ZR
ZB15KQ-PFJ-524	2HP Pengelasan R22	ZB15=ZR24
ZB15KQ-TFD-524	2HP Pengelasan R22
ZB15KQE-PFJ-524	2HP Pengelasan R404a
ZB15KQE-TFD-524	2HP Pengelasan R404a

ZB19KQ-PFJ-524	2.3HP Pengelasan R22	ZB19=ZR28
ZB19KQ-TFD-524	2.3HP Pengelasan R22
ZB19KQE-PFJ-524	2.3HP Pengelasan R404a
ZB19KQE-TFD-524	2.3HP Pengelasan R404a

ZB21KQ-PFJ-524	3HP Pengelasan R22	ZB21=ZR36
ZB21KQ-TFD-524	3HP Pengelasan R22
ZB21KQE-PFJ-524	3HP Pengelasan R404a
ZB21KQE-TFD-524	3HP Pengelasan R404a

ZB26KQ-PFJ-524	3.5HP Pengelasan R22	ZB26=ZR42
ZB26KQ-TFD-524	3.5HP Pengelasan R22
ZB26KQE-PFJ-524	3.5HP Pengelasan R404a
ZB26KQE-TFD-524	3.5HP Pengelasan R404a

ZB30KQ-TFD-524	4HP Pengelasan R22	ZB30=ZR49
ZB30KQE-TFD-524	4HP Pengelasan R404a	ZB30=ZR49

ZB38KQ-TFD-524	5HP Pengelasan R22	ZB38=ZR61
ZB38KQE-TFD-524	5HP Pengelasan R404a	ZB38=ZR61

ZB45KQ-TFD-524	6HP Pengelasan R22	ZB45 = ZR72
ZB45KQE-TFD-524	6HP Pengelasan R404a	ZB45 = ZR72

ZB58KQ-TFD-523	8HP Sekrup R22	ZB58=ZR91
ZB58KQ-TFD-524	8HP Pengelasan R22
ZB58KQE-TFD-523	8HP Sekrup R404a
ZB58KQE-TFD-524	8HP Pengelasan R404a

ZB66KQ-TFD-523	9HP Sekrup R22	ZB66=ZR108
ZB66KQ-TFD-524	9HP Pengelasan R22
ZB66KQE-TFD-523	9HP Sekrup R404a
ZB66KQE-TFD-524	9HP Pengelasan R404a

ZB76KQ-TFD-523	10HP Sekrup R22	ZB76 = ZR125
ZB76KQ-TFD-524	10HP Pengelasan R22
ZB76KQE-TFD-523	10HP Sekrup R404a
ZB76KQE-TFD-524	10HP Pengelasan R404a

ZB88KQ-TFD-523	12HP Sekrup R22	ZB88=ZR144
ZB88KQ-TFD-524	12HP Pengelasan R404a	ZB88=ZR144

ZB92KC-TWD-551	13HP Sekrup R22	ZB92=ZR16
ZB92KC-TWD-550	13HP Pengelasan R22
ZB92KCE-TWD-551	13HP Sekrup R404a
ZB92KCE-TWD-550	13HP Pengelasan R404a

ZB11MC-TWD-551	15HP Sekrup R22	ZB11=ZR19
ZB11MC-TWD-550	15HP Pengelasan R22
ZB11MCE-TWD-551	15HP Sekrup R404a
ZB11MCE-TWD-550	15HP Pengelasan R404a

ZB Series Emerson Copeland Scroll Compressor Untuk AC
Model	ZB66KQ ZB66KQE	ZB76KQ ZB76KQE	ZB88KQ	ZB95KQ	ZB114KQ
Jenis mesin	TFD
Kekuatan nominal ((HP)	9	10	12	13	15
Penggeseran ((m3/jam)	25.7	28.8	33.2	36.4	43.4
Start current ((LRA)) ((Amp))
TFD	100~111	110 ~ 118	110 ~ 118	140	174
PFJ
Nomer arus beban ((RLA)) ((Amp))
TFD	17.3	19.2	22.1	22.1	27.1
PFJ
Maks. arus operasi (MCC) ((Amp.)
TFD	24.2	26.9	31	31	38
PFJ
Kekuatan pemanas kerucut ((W)	90
Diameter luar adaptor (dalam)
Ukuran pelepasan	7/8	7/8	7/8	7/8	7/8
Ukuran sedotan	1 3/8	1 3/8	1 3/8	1 3/8	1 3/8
Dimenson ((mm.)
Panjang ((L)
Lebar ((W)	284	284	284	285	285
Ketinggian ((H)	546	546	546	552	553
Sudut alas (aperture)	190X190 (8.5)
Biaya Minyak ((L)	3.25	3.25	3.25	3.3	3.3
Berat ((Kg)
Berat bersih	59	62	62	62	63
Berat Bruto	62	65	65	65	66

ZB Series Emerson Copeland Scroll Compressor Untuk AC
Model	ZB15KQ ZB15KQE	ZB19KQ ZB19KQE	ZB21KQ ZB21KQE	ZB26KQ ZB26KQE	ZB29KQ ZB29KQE	ZB38KQ ZB38KQE	ZB45KQ ZB45KQE	ZB48KQ ZB48KQE
Jenis mesin	TFD
	PFJ	PFJ	PFJ	PFJ	PFJ
Kekuatan nominal ((HP)	2	2.5	3	3.5	4	5	6	7

Penggeseran ((m3/jam)	5.9	6.8	8.6	9.9	11.4	14.5	17.2	18.8

Start current ((LRA) (Amp.)
TFD	24.5 ~ 26	30 ~ 32	36 ~ 40	41 ~ 46	50	58.6 ~ 65.5	67 ~ 74	101
PFJ	53 ~ 58	56 ~ 61	75 ~ 82	89 ~ 97	113

Nomer arus beban ((RLA) (Amp.)
TFD	4.30	4.30	5.70	7.10	7.90	8.90	11.50	12.1
PFJ	11.4	12.9	16.4	18.9	19.3

Maks. arus operasi (MCC) (Amp.)
TFD	6.0	6.0	8.0	10.0	11.0	12.5	16.1	17.0
PFJ	16	18	23	24	27
Kapasitas operasi (single-phase)	40μF/370V	45μF/370V	50μF/370V	60μF/370V	60μF/370V
Kekuatan pemanas kerucut ((W)	70

Diameter luar adaptor (dalam)
Ukuran pelepasan	1/2	1/2	1/2	1/2	1/2	1/2	1/2	3/4
Ukuran sedotan	3/4	3/4	3/4	3/4	7/8	7/8	7/8	7/8

Dimenson ((mm.)
Panjang ((L)	242	242	243	243	242	242	242	242
Lebar ((W)	242	242	244	244	242	242	242	242
Ketinggian ((H)	383	389	412	425	430	457	457	457
Sudut alas (aperture)	190X190 (8.5)

Biaya Minyak ((L)	1.18	1.45	1.45	1.45	1.36	1.89	1.89	1.80

Berat ((Kg)
Berat bersih	23	25	27	28	33	38	40	40
Berat Bruto	26	29	30	31	37	41	44	44

ZB Series Emerson Copeland Scroll Compressor Untuk AC
Model	ZB66KQ ZB66KQE	ZB76KQ ZB76KQE	ZB88KQ	ZB95KQ	ZB114KQ
Jenis mesin	TFD
Kekuatan nominal ((HP)	9	10	12	13	15
Penggeseran ((m3/jam)	25.7	28.8	33.2	36.4	43.4
Start current ((LRA)) ((Amp))
TFD	100~111	110 ~ 118	110 ~ 118	140	174
PFJ
Nomer arus beban ((RLA)) ((Amp))
TFD	17.3	19.2	22.1	22.1	27.1
PFJ
Maks. arus operasi (MCC) ((Amp.)
TFD	24.2	26.9	31	31	38
PFJ
Kekuatan pemanas kerucut ((W)	90
Diameter luar adaptor (dalam)
Ukuran pelepasan	7/8	7/8	7/8	7/8	7/8
Ukuran sedotan	1 3/8	1 3/8	1 3/8	1 3/8	1 3/8
Dimenson ((mm.)
Panjang ((L)
Lebar ((W)	284	284	284	285	285
Ketinggian ((H)	546	546	546	552	553
Sudut alas (aperture)	190X190 (8.5)
Biaya Minyak ((L)	3.25	3.25	3.25	3.3	3.3
Berat ((Kg)
Berat bersih	59	62	62	62	63
Berat Bruto	62	65	65	65	66

ZB Series Emerson Copeland Scroll Compressor Untuk AC
Model	ZB15KQ ZB15KQE	ZB19KQ ZB19KQE	ZB21KQ ZB21KQE	ZB26KQ ZB26KQE	ZB29KQ ZB29KQE	ZB38KQ ZB38KQE	ZB45KQ ZB45KQE	ZB48KQ ZB48KQE
Jenis mesin	TFD
	PFJ	PFJ	PFJ	PFJ	PFJ
Kekuatan nominal ((HP)	2	2.5	3	3.5	4	5	6	7

Penggeseran ((m3/jam)	5.9	6.8	8.6	9.9	11.4	14.5	17.2	18.8

Start current ((LRA) (Amp.)
TFD	24.5 ~ 26	30 ~ 32	36 ~ 40	41 ~ 46	50	58.6 ~ 65.5	67 ~ 74	101
PFJ	53 ~ 58	56 ~ 61	75 ~ 82	89 ~ 97	113

Nomer arus beban ((RLA) (Amp.)
TFD	4.30	4.30	5.70	7.10	7.90	8.90	11.50	12.1
PFJ	11.4	12.9	16.4	18.9	19.3

Maks. arus operasi (MCC) (Amp)
TFD	6.0	6.0	8.0	10.0	11.0	12.5	16.1	17.0
PFJ	16	18	23	24	27
Kapasitas operasi (single-phase)	40μF/370V	45μF/370V	50μF/370V	60μF/370V	60μF/370V
Kekuatan pemanas kerucut ((W)	70

Diameter luar adaptor (dalam)
Ukuran pelepasan	1/2	1/2	1/2	1/2	1/2	1/2	1/2	3/4
Ukuran sedotan	3/4	3/4	3/4	3/4	7/8	7/8	7/8	7/8

Dimenson ((mm.)
Panjang ((L)	242	242	243	243	242	242	242	242
Lebar ((W)	242	242	244	244	242	242	242	242
Ketinggian ((H)	383	389	412	425	430	457	457	457
Sudut alas (aperture)	190X190 (8.5)

Biaya Minyak ((L)	1.18	1.45	1.45	1.45	1.36	1.89	1.89	1.80

Berat ((Kg)
Berat bersih	23	25	27	28	33	38	40	40
Berat Bruto	26	29	30	31	37	41	44	44

Tag:

rincian produk

Rumah Produk

Copeland Scroll Compressor

Kompresor Geser Kompresor Udara Hitam 5HP Copeland ZB38KQE-PFJ-551

Semua Kategori

Kompresor Geser Kompresor Udara Hitam 5HP Copeland ZB38KQE-PFJ-551

Nama merek:	Copeland
Nomor Model:	ZB38KQE- PFJ -551
Moq:	1pcs
harga:	discussed
Rincian kemasan:	kasus kayu atau 12 unit dalam satu palet
Ketentuan Pembayaran:	L/C,T/T,Western Union

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Nama merek:

Copeland

Sertifikasi:

CE/UL

Nomor model:

ZB38KQE- PFJ -551

Tipe piston:

Menggulir

Sumber Daya:

Kekuatan AC

Modus berkendara:

Listrik

Konfigurasi:

Tidak bergerak

Suhu:

Sedang/Suhu Tinggi

Voltase:

1fase / 220V-230V

Jaminan:

Setahun

Pendingin:

R134/R404/R407/R507

Koneksi:

Rolatock

barat laut:

38kg

Warna:

Hitam

Aplikasi:

bagian pendingin

Berat Kotor:

41kg

L*W*H:

242*242*457

HP:

5 hp

Kuantitas min Order:

1pcs

Harga:

discussed

Kemasan rincian:

kasus kayu atau 12 unit dalam satu palet

Waktu pengiriman:

7-10 hari kerja setelah menerima pembayaran

Syarat-syarat pembayaran:

L/C,T/T,Western Union

Menyediakan kemampuan:

5,000PCS per bulan

Menyoroti:

copeland ac compressor

copeland a c compressor

Deskripsi Produk

5HP Hitam Emerson Copeland ZB38KQE-PFJ-551 Air-Conditioning kompresor gulung

Deskripsi Produk

ZB Copeland scroll compressor untuk aplikasi pendingin suhu menengah

Fitur Produk

Kaca penglihatan minyak
Koneksi Schraeder untuk pengisian/penguras minyak
Dibekali dengan karet pemasangan lunak untuk operasi kompresor tunggal (pemasangan keras yang diperlukan untuk instalasi multi kompresor [paket]
Perlindungan motor internal.

Jenis: Kompresor gulung hermetik

Produser: Copeland

Seri: ZB

Merek:	Copeland
Koneksi:	Rotalock
Dim 1 (mm):	438
Nomor model:	ZB 38KQE PFJ 551
Jaminan:	1 Tahun
kedalaman dengan panel dekorasi (mm):	242
Pergeseran CC:	14,4
Pasokan Listrik:	220-230V/1ph/50Hz
Rating listrik:	32
Bahan pendingin:	Lihat literatur Copeland untuk bahan pendingin yang disetujui
Ukuran sambungan tabung (mm):	-
Koneksi katup:	7/8
Lebar dengan panel dekorasi (mm):	242
Suhu aplikasi (C):	-
Suhu aplikasi (C):	-

Jenis: Kompresor gulung hermetik

Produser: Copeland

Seri: ZB

Model: ZB38KQE-PFJ-551

Data teknis


Penghapusan[m3/h]:	14,4
Kekuatan suara[dBA]:	72
Tingkat tekanan suara[dB]:	61
Berat bersih[kg]:	37,4
Pengisian minyak[dm3]:	1,9
Tekanan tinggi maksimum[bar]:	28,8
Tekanan maksimum saat berdiri[bar]:	21
Suhu minimum di sisi bawah[°C]:	- 35
Suhu maksimum di sisi bawah[°C]:	50
Kategori PED:	1

Data listrik


Sumber daya listrik[V/~/Hz]:	220-240V/1/50Hz
arus rotor terkunci[A]:	142
Maks. arus operasi[A]:	32,3
Ketahanan penggulung[Ω]:	0,4

Hubungan

		inci
Koneksi katup rotolock hisap:		1 1/4 "
Koneksi katup rotolock pembuangan:		1 "
Sambungan hisap dengan sarung yang disediakan:		7/8"
Sambungan debit dengan sarung yang disediakan:		1/2 "

Kapasitas pendingin[kW]

t_ct_e	- 40	- 35	- 30	-25	- 20	- 15	- 10	- 5	0	5	10
10	3.75	4.72	5.92	7.36	9.04	10.96	13.11	-	-	-	-
15	3.44	4.40	5.58	7.00	8.66	10.54	12.66	15.02	-	-	-
20	3.14	4.07	5.22	6.61	8.22	10.06	12.14	14.44	16.98	-	-
25	2.86	3.74	4.85	6.18	7.73	9.52	11.53	13.77	16.24	18.94	-
30	2.62	3.43	4.47	5.73	7.21	8.92	10.85	13.01	15.40	18.01	20.85
35	2.41	3.15	4.10	5.28	6.67	8.29	10.12	12.18	14.46	16.97	19.70
40	2.26	2.90	3.75	4.82	6.11	7.62	9.34	11.29	13.45	15.84	18.45
45	-	-	3.43	4.38	5.55	6.93	8.53	10.34	12.38	14.62	17.09
50	-	-	-	3.97	5.00	6.24	7.69	9.36	11.24	13.33	15.64
55	-	-	-	-	4.46	5.54	6.84	8.34	10.05	11.98	14.12
60	-	-	-	-	-	4.86	5.98	7.30	8.83	10.57	12.52

Masukan daya[kW]

t_ct_e	- 40	- 35	- 30	-25	- 20	- 15	- 10	- 5	0	5	10
10	1.96	2.00	2.03	2.07	2.11	2.18	2.28	-	-	-	-
15	2.15	2.20	2.23	2.26	2.30	2.35	2.43	2.55	-	-	-
20	2.36	2.42	2.45	2.49	2.52	2.56	2.63	2.72	2.85	-	-
25	2.59	2.66	2.70	2.74	2.77	2.81	2.86	2.93	3.04	3.19	-
30	2.83	2.92	2.98	3.02	3.05	3.09	3.13	3.19	3.27	3.40	3.57
35	3.10	3.21	3.28	3.33	3.37	3.40	3.44	3.49	3.56	3.66	3.81
40	3.39	3.52	3.61	3.67	3.72	3.75	3.79	3.83	3.89	3.98	4.10
45	-	-	3.96	4.04	4.10	4.14	4.18	4.22	4.27	4.34	4.45
50	-	-	-	4.45	4.52	4.57	4.61	4.65	4.70	4.76	4.85
55	-	-	-	-	4.97	5.03	5.08	5.13	5.17	5.23	5.30
60	-	-	-	-	-	5.54	5.60	5.65	5.69	5.75	5.82

Saat ini[A]

t_ct_e	- 40	- 35	- 30	-25	- 20	- 15	- 10	- 5	0	5	10
10	11.89	11.99	12.06	12.13	12.25	12.47	12.81	-	-	-	-
15	12.46	12.60	12.69	12.76	12.86	13.02	13.30	13.72	-	-	-
20	13.10	13.31	13.43	13.52	13.61	13.74	13.96	14.30	14.80	-	-
25	13.84	14.12	14.29	14.41	14.50	14.62	14.79	15.07	15.49	16.09	-
30	14.67	15.04	15.28	15.43	15.55	15.66	15.81	16.04	16.39	16.89	17.60
35	15.60	16.06	16.38	16.60	16.74	16.87	17.01	17.20	17.49	17.92	18.52
40	16.63	17.21	17.62	17.91	18.10	18.25	18.39	18.56	18.81	19.17	19.69
45	-	-	18.99	19.36	19.62	19.81	19.96	20.13	20.35	20.66	21.10
50	-	-	-	20.97	21.30	21.54	21.73	21.91	22.11	22.38	22.76
55	-	-	-	-	23.15	23.46	23.70	23.89	24.10	24.35	24.68
60	-	-	-	-	-	25.57	25.86	26.10	26.31	26.55	26.86

Aliran massa[kg/jam]]

t_ct_e	- 40	- 35	- 30	-25	- 20	- 15	- 10	- 5	0	5	10
10	71.90	94.52	120.74	151.03	185.83	225.61	270.81	-	-	-	-
15	70.15	92.49	118.83	149.62	185.31	226.36	273.23	326.37	-	-	-
20	68.30	90.07	116.22	147.21	183.50	225.53	273.76	328.65	390.65	-	-
25	66.58	87.48	113.15	144.04	180.62	223.33	272.63	328.98	392.82	464.62	-
30	65.23	84.95	109.84	140.34	176.90	220.00	270.07	327.57	392.96	466.69	549.21
35	64.46	82.71	106.52	136.32	172.58	215.76	266.30	324.66	391.29	466.65	551.20
40	64.50	80.99	103.41	132.23	167.88	210.84	261.55	320.47	388.05	464.75	551.02
45	-	-	100.76	128.28	163.03	205.48	256.06	315.24	383.46	461.20	548.89
50	-	-	-	124.71	158.26	199.89	250.04	309.18	377.76	456.23	545.05
55	-	-	-	-	153.80	194.31	243.74	302.54	371.17	450.08	539.72
60	-	-	-	-	-	188.97	237.37	295.54	363.92	442.96	533.13

C.O.P.[W/W]

t_ct_e	- 40	- 35	- 30	-25	- 20	- 15	- 10	- 5	0	5	10
10	1.92	2.36	2.92	3.56	4.28	5.02	5.75	-	-	-	-
15	1.60	2.00	2.50	3.10	3.76	4.48	5.21	5.90	-	-	-
20	1.33	1.68	2.13	2.66	3.26	3.93	4.62	5.32	5.97	-	-
25	1.11	1.41	1.79	2.26	2.79	3.39	4.04	4.70	5.35	5.94	-
30	0.92	1.18	1.50	1.90	2.36	2.89	3.47	4.08	4.70	5.30	5.84
35	0.78	0.98	1.25	1.58	1.98	2.44	2.94	3.49	4.06	4.63	5.17
40	0.67	0.82	1.04	1.31	1.64	2.03	2.47	2.95	3.46	3.98	4.50
45	-	-	0.87	1.08	1.35	1.67	2.04	2.45	2.90	3.37	3.84
50	-	-	-	0.89	1.11	1.37	1.67	2.01	2.39	2.80	3.23
55	-	-	-	-	0.90	1.10	1.35	1.63	1.94	2.29	2.66
60	-	-	-	-	-	0.88	1.07	1.29	1.55	1.84	2.15

Rentang aplikasi


		Suhu penguapan maksimum
		Suhu gas hisap 25oC
		10K gas overheat

Kondisi operasi: suhu gas hisap 20oC, 0K subcooling

t_c- Suhu kondensasi[oC]

t_e- Suhu penguapan[oC]

Lebih banyak kompresor ZB yang bisa kami sediakan

Model	Spesifikasi	Bandingkan dengan seri ZR
ZB15KQ-PFJ-524	2HP Pengelasan R22	ZB15=ZR24
ZB15KQ-TFD-524	2HP Pengelasan R22
ZB15KQE-PFJ-524	2HP Pengelasan R404a
ZB15KQE-TFD-524	2HP Pengelasan R404a

ZB19KQ-PFJ-524	2.3HP Pengelasan R22	ZB19=ZR28
ZB19KQ-TFD-524	2.3HP Pengelasan R22
ZB19KQE-PFJ-524	2.3HP Pengelasan R404a
ZB19KQE-TFD-524	2.3HP Pengelasan R404a

ZB21KQ-PFJ-524	3HP Pengelasan R22	ZB21=ZR36
ZB21KQ-TFD-524	3HP Pengelasan R22
ZB21KQE-PFJ-524	3HP Pengelasan R404a
ZB21KQE-TFD-524	3HP Pengelasan R404a

ZB26KQ-PFJ-524	3.5HP Pengelasan R22	ZB26=ZR42
ZB26KQ-TFD-524	3.5HP Pengelasan R22
ZB26KQE-PFJ-524	3.5HP Pengelasan R404a
ZB26KQE-TFD-524	3.5HP Pengelasan R404a

ZB30KQ-TFD-524	4HP Pengelasan R22	ZB30=ZR49
ZB30KQE-TFD-524	4HP Pengelasan R404a	ZB30=ZR49

ZB38KQ-TFD-524	5HP Pengelasan R22	ZB38=ZR61
ZB38KQE-TFD-524	5HP Pengelasan R404a	ZB38=ZR61

ZB45KQ-TFD-524	6HP Pengelasan R22	ZB45 = ZR72
ZB45KQE-TFD-524	6HP Pengelasan R404a	ZB45 = ZR72

ZB58KQ-TFD-523	8HP Sekrup R22	ZB58=ZR91
ZB58KQ-TFD-524	8HP Pengelasan R22
ZB58KQE-TFD-523	8HP Sekrup R404a
ZB58KQE-TFD-524	8HP Pengelasan R404a

ZB66KQ-TFD-523	9HP Sekrup R22	ZB66=ZR108
ZB66KQ-TFD-524	9HP Pengelasan R22
ZB66KQE-TFD-523	9HP Sekrup R404a
ZB66KQE-TFD-524	9HP Pengelasan R404a

ZB76KQ-TFD-523	10HP Sekrup R22	ZB76 = ZR125
ZB76KQ-TFD-524	10HP Pengelasan R22
ZB76KQE-TFD-523	10HP Sekrup R404a
ZB76KQE-TFD-524	10HP Pengelasan R404a

ZB88KQ-TFD-523	12HP Sekrup R22	ZB88=ZR144
ZB88KQ-TFD-524	12HP Pengelasan R404a	ZB88=ZR144

ZB92KC-TWD-551	13HP Sekrup R22	ZB92=ZR16
ZB92KC-TWD-550	13HP Pengelasan R22
ZB92KCE-TWD-551	13HP Sekrup R404a
ZB92KCE-TWD-550	13HP Pengelasan R404a

ZB11MC-TWD-551	15HP Sekrup R22	ZB11=ZR19
ZB11MC-TWD-550	15HP Pengelasan R22
ZB11MCE-TWD-551	15HP Sekrup R404a
ZB11MCE-TWD-550	15HP Pengelasan R404a

ZB Series Emerson Copeland Scroll Compressor Untuk AC
Model	ZB66KQ ZB66KQE	ZB76KQ ZB76KQE	ZB88KQ	ZB95KQ	ZB114KQ
Jenis mesin	TFD
Kekuatan nominal ((HP)	9	10	12	13	15
Penggeseran ((m3/jam)	25.7	28.8	33.2	36.4	43.4
Start current ((LRA)) ((Amp))
TFD	100~111	110 ~ 118	110 ~ 118	140	174
PFJ
Nomer arus beban ((RLA)) ((Amp))
TFD	17.3	19.2	22.1	22.1	27.1
PFJ
Maks. arus operasi (MCC) ((Amp.)
TFD	24.2	26.9	31	31	38
PFJ
Kekuatan pemanas kerucut ((W)	90
Diameter luar adaptor (dalam)
Ukuran pelepasan	7/8	7/8	7/8	7/8	7/8
Ukuran sedotan	1 3/8	1 3/8	1 3/8	1 3/8	1 3/8
Dimenson ((mm.)
Panjang ((L)
Lebar ((W)	284	284	284	285	285
Ketinggian ((H)	546	546	546	552	553
Sudut alas (aperture)	190X190 (8.5)
Biaya Minyak ((L)	3.25	3.25	3.25	3.3	3.3
Berat ((Kg)
Berat bersih	59	62	62	62	63
Berat Bruto	62	65	65	65	66

ZB Series Emerson Copeland Scroll Compressor Untuk AC
Model	ZB15KQ ZB15KQE	ZB19KQ ZB19KQE	ZB21KQ ZB21KQE	ZB26KQ ZB26KQE	ZB29KQ ZB29KQE	ZB38KQ ZB38KQE	ZB45KQ ZB45KQE	ZB48KQ ZB48KQE
Jenis mesin	TFD
	PFJ	PFJ	PFJ	PFJ	PFJ
Kekuatan nominal ((HP)	2	2.5	3	3.5	4	5	6	7

Penggeseran ((m3/jam)	5.9	6.8	8.6	9.9	11.4	14.5	17.2	18.8

Start current ((LRA) (Amp.)
TFD	24.5 ~ 26	30 ~ 32	36 ~ 40	41 ~ 46	50	58.6 ~ 65.5	67 ~ 74	101
PFJ	53 ~ 58	56 ~ 61	75 ~ 82	89 ~ 97	113

Nomer arus beban ((RLA) (Amp.)
TFD	4.30	4.30	5.70	7.10	7.90	8.90	11.50	12.1
PFJ	11.4	12.9	16.4	18.9	19.3

Maks. arus operasi (MCC) (Amp.)
TFD	6.0	6.0	8.0	10.0	11.0	12.5	16.1	17.0
PFJ	16	18	23	24	27
Kapasitas operasi (single-phase)	40μF/370V	45μF/370V	50μF/370V	60μF/370V	60μF/370V
Kekuatan pemanas kerucut ((W)	70

Diameter luar adaptor (dalam)
Ukuran pelepasan	1/2	1/2	1/2	1/2	1/2	1/2	1/2	3/4
Ukuran sedotan	3/4	3/4	3/4	3/4	7/8	7/8	7/8	7/8

Dimenson ((mm.)
Panjang ((L)	242	242	243	243	242	242	242	242
Lebar ((W)	242	242	244	244	242	242	242	242
Ketinggian ((H)	383	389	412	425	430	457	457	457
Sudut alas (aperture)	190X190 (8.5)

Biaya Minyak ((L)	1.18	1.45	1.45	1.45	1.36	1.89	1.89	1.80

Berat ((Kg)
Berat bersih	23	25	27	28	33	38	40	40
Berat Bruto	26	29	30	31	37	41	44	44

ZB Series Emerson Copeland Scroll Compressor Untuk AC
Model	ZB66KQ ZB66KQE	ZB76KQ ZB76KQE	ZB88KQ	ZB95KQ	ZB114KQ
Jenis mesin	TFD
Kekuatan nominal ((HP)	9	10	12	13	15
Penggeseran ((m3/jam)	25.7	28.8	33.2	36.4	43.4
Start current ((LRA)) ((Amp))
TFD	100~111	110 ~ 118	110 ~ 118	140	174
PFJ
Nomer arus beban ((RLA)) ((Amp))
TFD	17.3	19.2	22.1	22.1	27.1
PFJ
Maks. arus operasi (MCC) ((Amp.)
TFD	24.2	26.9	31	31	38
PFJ
Kekuatan pemanas kerucut ((W)	90
Diameter luar adaptor (dalam)
Ukuran pelepasan	7/8	7/8	7/8	7/8	7/8
Ukuran sedotan	1 3/8	1 3/8	1 3/8	1 3/8	1 3/8
Dimenson ((mm.)
Panjang ((L)
Lebar ((W)	284	284	284	285	285
Ketinggian ((H)	546	546	546	552	553
Sudut alas (aperture)	190X190 (8.5)
Biaya Minyak ((L)	3.25	3.25	3.25	3.3	3.3
Berat ((Kg)
Berat bersih	59	62	62	62	63
Berat Bruto	62	65	65	65	66

ZB Series Emerson Copeland Scroll Compressor Untuk AC
Model	ZB15KQ ZB15KQE	ZB19KQ ZB19KQE	ZB21KQ ZB21KQE	ZB26KQ ZB26KQE	ZB29KQ ZB29KQE	ZB38KQ ZB38KQE	ZB45KQ ZB45KQE	ZB48KQ ZB48KQE
Jenis mesin	TFD
	PFJ	PFJ	PFJ	PFJ	PFJ
Kekuatan nominal ((HP)	2	2.5	3	3.5	4	5	6	7

Penggeseran ((m3/jam)	5.9	6.8	8.6	9.9	11.4	14.5	17.2	18.8

Start current ((LRA) (Amp.)
TFD	24.5 ~ 26	30 ~ 32	36 ~ 40	41 ~ 46	50	58.6 ~ 65.5	67 ~ 74	101
PFJ	53 ~ 58	56 ~ 61	75 ~ 82	89 ~ 97	113

Nomer arus beban ((RLA) (Amp.)
TFD	4.30	4.30	5.70	7.10	7.90	8.90	11.50	12.1
PFJ	11.4	12.9	16.4	18.9	19.3

Maks. arus operasi (MCC) (Amp)
TFD	6.0	6.0	8.0	10.0	11.0	12.5	16.1	17.0
PFJ	16	18	23	24	27
Kapasitas operasi (single-phase)	40μF/370V	45μF/370V	50μF/370V	60μF/370V	60μF/370V
Kekuatan pemanas kerucut ((W)	70

Diameter luar adaptor (dalam)
Ukuran pelepasan	1/2	1/2	1/2	1/2	1/2	1/2	1/2	3/4
Ukuran sedotan	3/4	3/4	3/4	3/4	7/8	7/8	7/8	7/8

Dimenson ((mm.)
Panjang ((L)	242	242	243	243	242	242	242	242
Lebar ((W)	242	242	244	244	242	242	242	242
Ketinggian ((H)	383	389	412	425	430	457	457	457
Sudut alas (aperture)	190X190 (8.5)

Biaya Minyak ((L)	1.18	1.45	1.45	1.45	1.36	1.89	1.89	1.80

Berat ((Kg)
Berat bersih	23	25	27	28	33	38	40	40
Berat Bruto	26	29	30	31	37	41	44	44

Tag:

Shenzhen Ruifujie Technology Co., Ltd.

Refrigeration evaporator

DJ/Low Temperature Evaporator

Pendingin Kondensasi Unit

Unit kondensasi jenis sekrup

Unit Kondensasi Dingin Udara

Unit Kondensasi Dingin Air

Refrigeration Scroll Compressor

Semi Hermetik Refrigeration Compressor

Kompresor Carlyle

Copeland Scroll Compressor

Kompresor Piston Bitzer

Kompresor Tipe Sekrup

Hitachi Scroll Compressor

Kompresor Embraco Aspera

Kompresor Rotary AC

udara didinginkan kondensor

Bagian Pendingin

Kamar Dingin Industri

Mesin Ice Flake

Blok Mesin Es

Refrigeration evaporator

DJ/Low Temperature Evaporator

Pendingin Kondensasi Unit

Unit kondensasi jenis sekrup

Unit Kondensasi Dingin Udara

Unit Kondensasi Dingin Air

Refrigeration Scroll Compressor

Semi Hermetik Refrigeration Compressor

Kompresor Carlyle

Copeland Scroll Compressor

Kompresor Piston Bitzer

Kompresor Tipe Sekrup

Hitachi Scroll Compressor

Kompresor Embraco Aspera

Kompresor Rotary AC

udara didinginkan kondensor

Bagian Pendingin

Kamar Dingin Industri

Mesin Ice Flake

Blok Mesin Es

rincian produk

Kompresor Geser Kompresor Udara Hitam 5HP Copeland ZB38KQE-PFJ-551

copeland ac compressor

copeland a c compressor

Deskripsi Produk

Fitur Produk

rincian produk

Refrigeration evaporator

DJ/Low Temperature Evaporator

Pendingin Kondensasi Unit

Unit kondensasi jenis sekrup

Unit Kondensasi Dingin Udara

Unit Kondensasi Dingin Air

Refrigeration Scroll Compressor

Semi Hermetik Refrigeration Compressor

Kompresor Carlyle

Copeland Scroll Compressor

Kompresor Piston Bitzer

Kompresor Tipe Sekrup

Hitachi Scroll Compressor

Kompresor Embraco Aspera

Kompresor Rotary AC

udara didinginkan kondensor

Bagian Pendingin

Kamar Dingin Industri

Mesin Ice Flake

Blok Mesin Es

Kompresor Geser Kompresor Udara Hitam 5HP Copeland ZB38KQE-PFJ-551

copeland ac compressor

copeland a c compressor

Deskripsi Produk

Fitur Produk
